Micronmeter

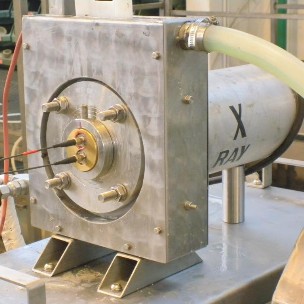

Micronmeter basiert auf Röntgenstrahlen und kann sowohl Alarm als auch andere Signale für die Kontrolle des industriellen Prozesses erzeugen. Es misst die Beschichtungsgeschwindigkeit in Micron/Stunde und kann die Beschichtungsstärke von verschiedenen Materialien z.B. Nickel, Kupfer, Gold, Silber usw. von 0 bis zu einer Stärke von 150 micron oder mehr messen. Die Messtoleranz beträgt 2% über die gesamte Schichtstärke.

ANWENDUNG

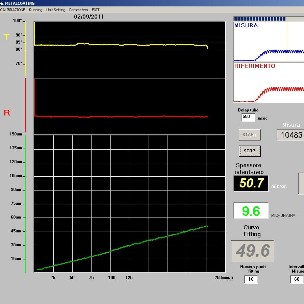

Die ablesbaren Daten in grün sind die ansteigende Beschichtungsstärke während des Prozesses. Die anderen angezeigten Daten sind die Beschichtungsgeschwindigkeit, durchschnittliche Stärke, Temperatur etc…..
In diesem Fall wurde ein PC an das System angeschlossen um ein breiteres Spektrum an Daten verarbeiten zu können. Das System ist mit einem Monitor in der elektronischen Einheit ausgestattet, dadurch kann das Gerät als unabhängige Einheit, also ohne PC , verwendet werden.
Das Micronmeter muss jeweils beim Einrichten eines neuen Auftrages kalibriert werden um eine akkurate Messung während des gesamten Verlaufes sicher zu stellen. Der Anwender kann die jeweiligen Werte überprüfen, indem er die Elektronikbox an einen PC anschließt.
Dazu kann ein RS485/USB Kabel verwendet werden, diese Kontrolle kann bis zu einer Entfernung von 100 m und mehr erfolgen. Bei Bedarf können verschiedene Software Module hinzugefügt werden, um weitere Alarme, andere Daten oder Parameter zu erzeugen und zu dokumentieren.

SPEZIFIKATIONEN

Gesamtmaße ( mm ) : L 720 - ( W ) 350 - (H) 400
Gesamtgewicht ( kg ) : 66,4
